브로아모터란 무엇인가
브로아모터는 현장에서 흔히 쓰는 명칭으로, 정식으로는 다익 송풍기용 모터, 혹은 시로코팬(날개가 촘촘하게 배열된 원통형 회전체를 사용하는 송풍 방식) 구동 모터를 가리키는 경우가 많습니다.

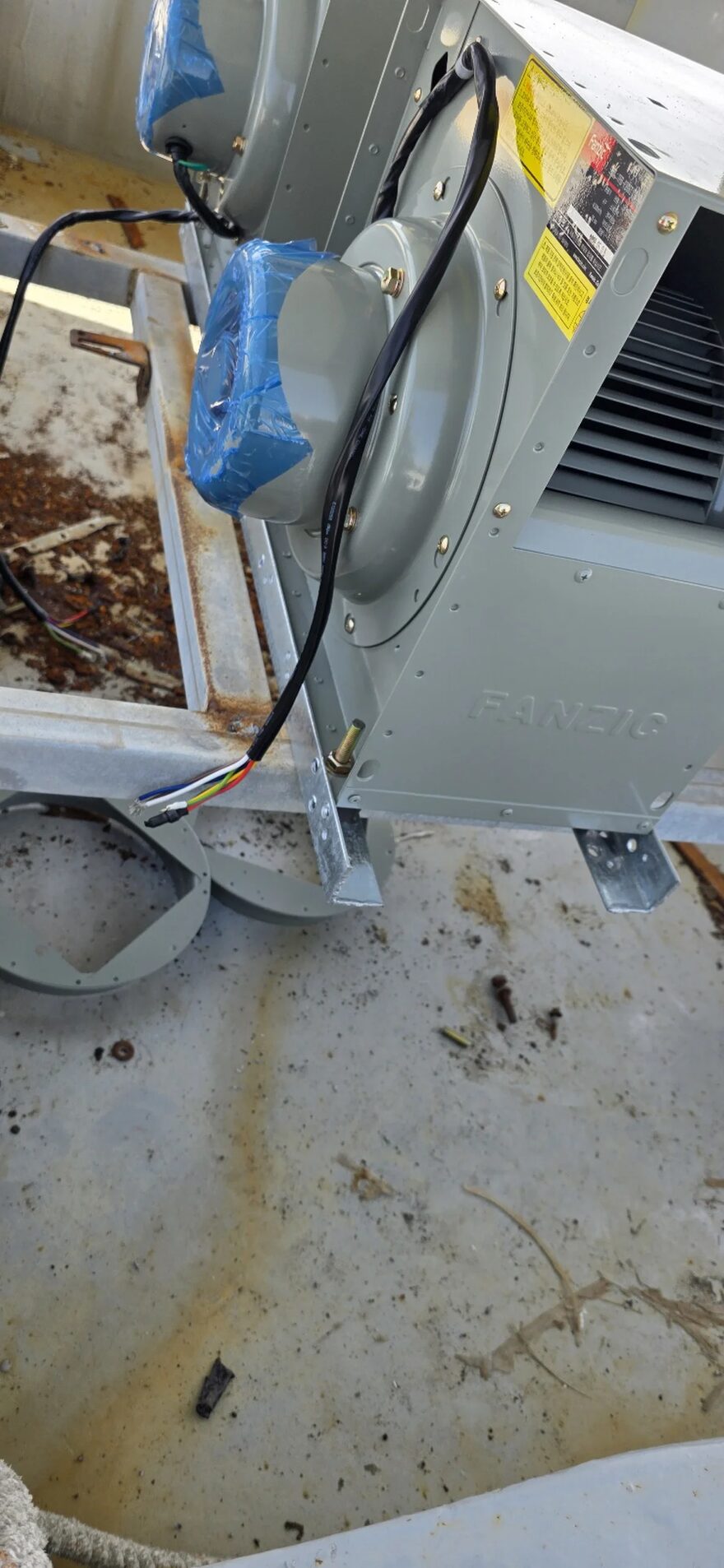

겉모습은 사각형 금속 케이싱 안에 원통형 팬 휠이 들어 있고, 그 옆에 모터가 붙어 있는 구조입니다. 건물 옥상이나 지하 기계실에서 환기, 배기, 급기 계통에 두루 쓰입니다.
현장에 따라 브로아, 시로코팬, 다익팬 같은 표현이 섞여 불리는데, 실제로는 거의 같은 계열의 장치를 가리키는 경우가 많아 혼동이 생기기 쉽습니다.
역할과 작동 원리
모터가 회전하면 원통형 팬 휠이 함께 돌면서 옆에서 공기를 빨아들이고 앞쪽 토출구로 밀어냅니다. 날개가 여러 겹으로 촘촘하게 배열되어 있어 같은 크기의 축류팬보다 상대적으로 정압을 만들기 유리한 구조로 알려져 있습니다.
건물 내부의 실내공기질 관리, 주방·화장실 환기, 기계실 배열(排熱) 등 다양한 용도에서 이 방식의 송풍기가 사용됩니다. 실내공기질 관리법 등에서 환기 설비를 규정하는 경우가 있는데, 기준은 개정될 수 있고 건물 용도·규모에 따라 달라질 수 있으므로, 착공 전 관할 기관 확인이 필요합니다.
모터와 팬 휠은 하나의 벨트나 직결 구조로 묶여 있어, 모터 쪽에 문제가 생기면 팬 휠 전체가 함께 정지하거나 회전이 불안정해지는 방식으로 증상이 나타나는 경우가 많습니다.
교체 시 시공상 주의점
기존 유닛을 철거할 때는 프레임 규격, 덕트 연결 방향, 토출구 각도를 먼저 확인해 신품이 같은 위치에 맞물릴 수 있는지 확인하는 절차가 필요합니다.
전원 결선부는 새로 설계하지 않고, 기존 결선 상태를 점검하고 안전을 확인한 뒤 기존 사양에 맞추어 재결선하는 방식으로 진행하는 경우가 많습니다.
노후 유닛일수록 프레임 자체가 부식으로 약해져 있는 경우가 있어, 신품을 그대로 얹기보다 프레임 보강이나 부분 교체가 함께 필요한지 현장에서 확인하게 됩니다.
자주 오해하는 지점
모터만 따로 교체하면 될 것으로 생각하는 경우가 있지만, 팬 휠과 모터의 조합, 케이싱 규격이 서로 맞물려 있어 모터 단품 교체보다 유닛 전체 교체가 필요한 사례가 많습니다.
또한 소비전력이나 풍량 수치가 크면 무조건 좋다고 생각하기 쉬운데, 실제로는 설치 공간과 덕트 저항에 맞는 사양을 고르는 것이 더 중요하다고 보는 시각이 일반적입니다.
제조사나 모델이 다르면 호환이 아예 안 될 것이라 생각하는 경우도 있지만, 프레임 규격과 토출 방향, 전압 사양만 맞으면 다른 제조사 제품으로 교체가 가능한 사례도 많습니다. 다만 이 부분은 현장에서 직접 실측한 뒤 확인하는 것이 정확합니다.
명판이 부식으로 지워져 모델을 특정하기 어려운 경우도 있는데, 이런 경우에는 케이싱과 팬 휠 치수를 직접 재서 호환 규격을 찾는 방식으로 진행하게 됩니다.
팬 휠 자체의 구조가 궁금하다면 시로코팬교체 페이지에서, 회전 부품 마모가 궁금하다면
송풍기 베어링 페이지에서 관련 내용을 확인하실 수 있습니다. 두 부품 모두 브로아모터 교체 여부를 판단할 때 함께 살펴보게 되는 항목입니다.
