송풍기모터교체
팬 휠을 회전시키는 모터의 명판 사양을 확인하고, 전원·보호 계통과의 관계를 함께 살펴 교체합니다.

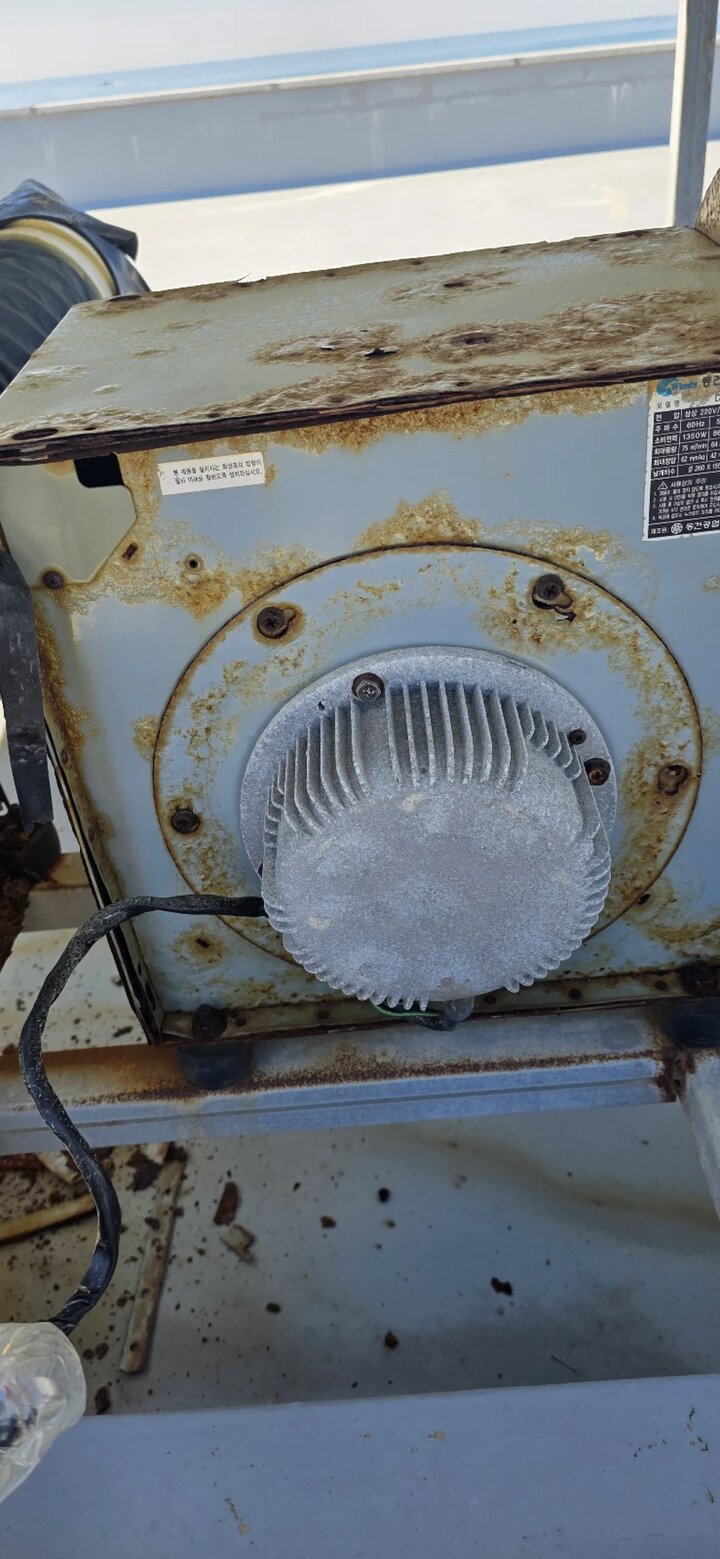

모터 명판에서 결선·보호 관련 확인 항목
모터를 교체할 때는 회전 방향이나 크기만 맞추는 것이 아니라, 전원·보호 계통과 맞물리는 사양도 함께 확인합니다.
| 항목 | 확인하는 이유 |
|---|---|
| 정격전류 | 기존 차단기·과부하 보호 용량과 맞는지 가늠하는 기준 |
| 상수 (단상·삼상) | 기존 배선 방식과 동일한지 확인 |
| 극수 | 회전수와 관련된 사양으로, 팬 휠 풍량 특성에 영향 |
| 절연등급 | 모터 내부 권선이 견디는 내열 성능과 관련 |
| 보호등급(IP) | 방수·방진 성능과 관련, 옥외 설치 시 특히 확인 |

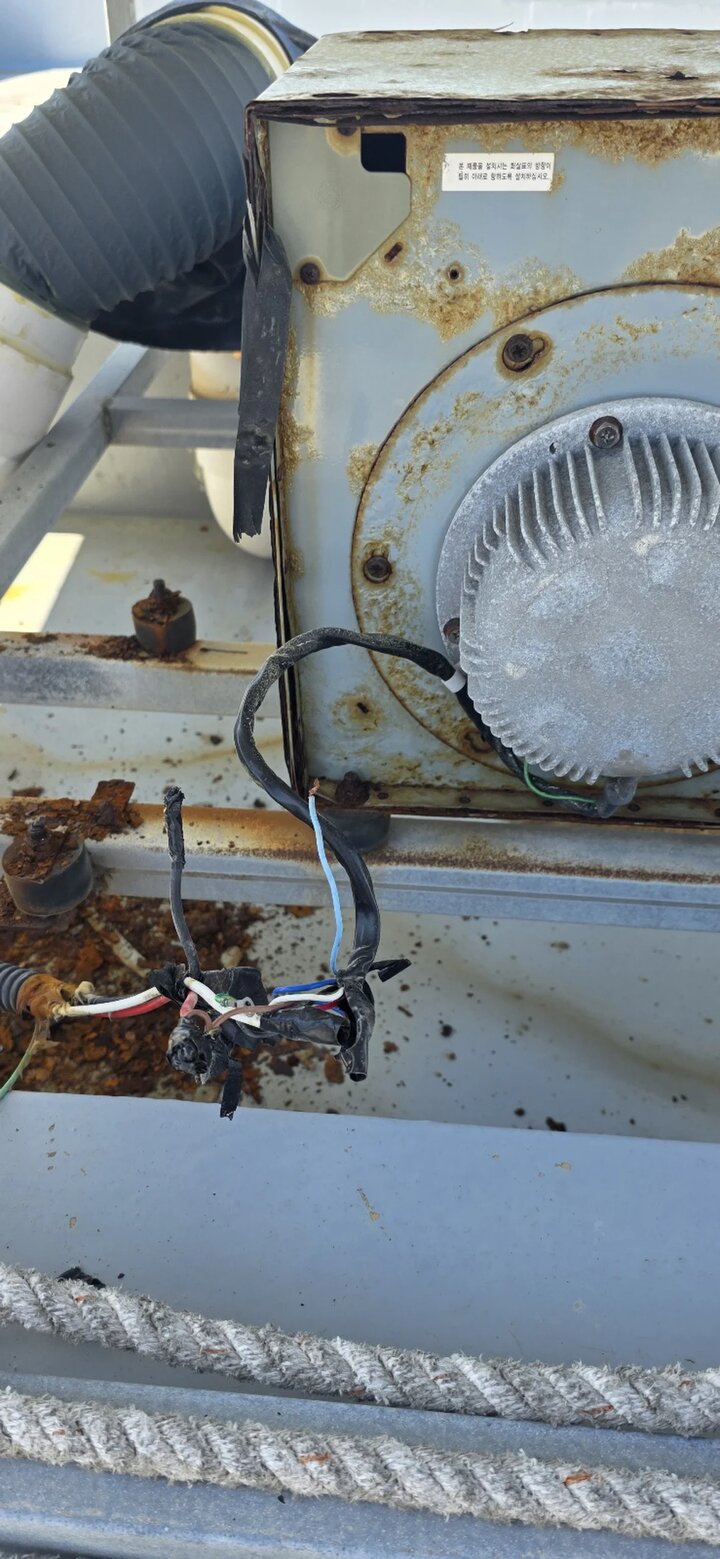

전원·보호 계통 구성
모터는 단독으로 동작하는 것이 아니라 전원, 차단기·과부하 보호, 접지와 함께 하나의 계통을 이룹니다. 아래 도식은 그 구성 관계를 개념적으로 보여줄 뿐, 실제 결선 순서나 배선 방법을 안내하는 것은 아닙니다.
실제 결선과 배선 작업은 감전·화재 위험이 있어 자격을 갖춘 전문 인력이 진행하며, 이 페이지에서는 결선 순서를 따라 할 수 있는 형태로 안내하지 않습니다.
모터만 교체가 가능한가
모터만 따로 교체할 수 있는지 궁금해하는 경우가 많은데, 실제로는 팬 휠·케이싱과의 결합 방식에 따라 갈립니다.
모터만 따로 교체하면 될 것으로 생각하는 경우가 있지만, 실제로는 팬 휠과 케이싱 규격이 서로 맞물려 있어 모터 단품 교체보다 유닛 전체 교체가 필요한 사례가 많습니다. 명판이 부식으로 지워져 모델을 특정하기 어려운 경우에는 케이싱과 팬 휠 치수를 직접 재서 호환 규격을 찾는 방식으로 진행합니다. 제조사나 모델이 다르더라도 프레임 규격과 축 방향, 전압 사양만 맞으면 교체가 가능한 사례도 있어, 현장에서 직접 실측한 뒤 확인하는 것이 정확합니다.
